Un diagramme de flux, c’est quoi au juste ? C’est tout simplement une représentation visuelle d’un processus, décomposé étape par étape. Voyez ça comme une carte routière qui vous montre le chemin exact d’une tâche, du point de départ à l'arrivée, en utilisant des symboles tout simples pour illustrer chaque action et chaque décision.

Comprendre le diagramme de flux sans jargon

Imaginez que vous deviez expliquer une recette de cuisine un peu compliquée juste en parlant. Il y a de fortes chances que votre ami oublie un ingrédient ou inverse deux étapes cruciales. Maintenant, donnez-lui une fiche recette bien faite, avec des instructions claires et des images. Le résultat sera bien meilleur, c'est certain. Le diagramme de flux joue exactement ce rôle pour les processus de votre entreprise.

C'est un outil qui transforme des procédures parfois floues ou complexes en une image simple et compréhensible par tous. Au lieu de longs paragraphes dans un manuel, il utilise une séquence logique de formes et de flèches pour montrer comment le travail se déroule réellement. Cette clarté visuelle est immédiate et ne laisse aucune place à l'interprétation.

Pourquoi visualiser un processus change tout

Le simple fait de dessiner un workflow vous oblige à vous poser les bonnes questions. Chaque étape est passée au crible, chaque décision est cartographiée. C’est un exercice de clarification incroyablement puissant qui révèle instantanément les failles d'une organisation.

Vous mettez le doigt très vite sur :

• Les goulots d'étranglement, ces endroits où les tâches s'accumulent et ralentissent tout le monde.
• Les étapes redondantes qui font perdre du temps et de l'énergie sans rien apporter.
• Les zones de flou où personne ne sait vraiment qui doit faire quoi.
• Les opportunités d'automatisation pour se débarrasser des tâches répétitives et manuelles.

En rendant l'invisible visible, le diagramme de flux devient le point de départ de toute démarche d'amélioration. Il permet d'aligner les équipes sur une vision commune et objective de votre fonctionnement interne. Pour creuser ce sujet, notre guide sur comment organiser ses flux de travail pour ne plus se sentir submergé peut vous être très utile.

L'objectif principal d'un diagramme de flux n'est pas de créer un document parfait, mais d'initier une conversation constructive. C'est un outil de dialogue avant d'être un outil technique.

Un outil qui a traversé le temps

L'idée de cartographier des flux ne date pas d'hier. En France, cette pratique s'est développée dès la seconde moitié du XIXe siècle, notamment sous l'impulsion de l'État qui cherchait à visualiser les flux de transport. En 1878, le Ministère des travaux publics a même créé l'Album de statistique graphique pour publier chaque année des cartes et des diagrammes montrant les flux de marchandises sur le réseau ferroviaire. Vous pouvez d’ailleurs en apprendre plus sur l'histoire de la visualisation des flux en France.

Cette méthode a prouvé son efficacité pour comprendre des systèmes complexes. Une pertinence qui reste intacte aujourd'hui pour les PME et les startups qui cherchent à structurer leur croissance.

Maîtriser le langage visuel des diagrammes de flux

Aborder un diagramme de flux sans connaître la signification de ses symboles, c'est un peu comme essayer de lire une carte routière sans légende. On voit bien des lignes et des formes, mais impossible de comprendre le trajet. Chaque symbole est un mot dans une langue visuelle pensée pour être universelle et limpide, éliminant ainsi toute ambiguïté.

Heureusement, pas besoin de mémoriser des dizaines de formes complexes pour se lancer. Une poignée de symboles de base suffisent pour la grande majorité des diagrammes utilisés en entreprise, surtout dans le contexte des PME et des startups. En maîtrisant ces quelques éléments, vous aurez la clé pour décoder n'importe quel processus.

Les symboles essentiels à connaître

Pour que ce soit plus parlant, décodons ensemble les symboles les plus courants en les appliquant à un processus que tout le monde connaît bien : la validation d'une note de frais. C'est un cas d'école parfait, car il implique des actions, des décisions, et des points de départ et d'arrivée bien définis.

Voici donc les acteurs principaux que vous croiserez dans vos diagrammes :

• L'ovale (ou terminateur) : Il marque toujours le début ou la fin d'un processus. C'est le point de départ et le point d'arrivée de votre histoire.
• Le rectangle (ou action) : Il représente une tâche, une opération, une étape concrète à réaliser. C'est en quelque sorte le "verbe d'action" de votre diagramme.
• Le losange (ou décision) : Ce symbole est capital, car il introduit un choix. Il pose une question qui mène généralement à deux issues (Oui/Non, Vrai/Faux), et oriente ainsi le flux dans des directions différentes.
• La flèche (ou connecteur) : C'est le fil conducteur. Elle relie les symboles entre eux et indique clairement le sens de lecture et la séquence du flux de travail.

Ne voyez pas les symboles comme de simples dessins, mais plutôt comme les pièces d'un puzzle. Chacun a une fonction bien précise, et c'est leur assemblage logique qui révèle l'image complète du processus et ses rouages internes.

Mettre les symboles en pratique

Revenons à notre exemple de note de frais et mettons ces symboles en scène.

1. Le processus commence. On utilise un ovale avec le texte "Début : Soumission de la note de frais". Le point de départ est clair pour l'employé.
2. Une action est nécessaire. Une flèche pointe vers un rectangle indiquant "Vérifier les justificatifs et les montants". Le manager effectue une tâche spécifique.
3. Vient le moment du choix. Une flèche mène à un losange qui pose la question : "La note est-elle conforme ?". C'est un point de bifurcation critique dans le processus.

À partir de ce losange, deux chemins s'ouvrent. Si la réponse est "Oui", une flèche pointe vers un rectangle "Approuver et envoyer au paiement". Si c'est "Non", une autre flèche conduit à un rectangle "Refuser et notifier l'employé". Chaque chemin mène ensuite à l'ovale de "Fin".

Ce langage visuel est bien plus percutant qu'un long e-mail explicatif. Il standardise la communication et garantit que chaque symbole a la même signification pour toute l'équipe, un peu comme l'élément clé de la charte graphique assure la cohérence visuelle d'une marque.

Pour vous y retrouver facilement, le tableau suivant récapitule ces symboles de base.

Tableau récapitulatif : Symboles de base des diagrammes de flux et leur signification

Ce petit guide visuel vous aidera à garder sous la main les formes les plus courantes et leur fonction.

Avec ces quatre formes en tête, vous êtes déjà bien armé pour créer et comprendre la plupart des diagrammes de flux qui circulent en entreprise. C'est la base de tout, simple mais incroyablement puissante.

Choisir le bon type de diagramme pour chaque situation

Tous les problèmes ne se règlent pas avec le même marteau. C'est exactement la même chose pour vos processus : un seul type de diagramme de flux ne peut pas tout régler. Savoir choisir le bon format, c’est la différence entre un schéma qui clarifie tout et un autre qui sème la confusion.

Chaque variante est conçue pour éclairer un aspect différent de votre workflow. L'idée est de vous donner la bonne "lentille" pour observer votre organisation. Est-ce que vous voulez simplifier une procédure ? Mettre au clair les responsabilités de chacun ? Ou suivre une information à la trace ?

C'est en posant le bon diagnostic sur votre besoin que vous transformerez un simple dessin en un véritable outil de pilotage.

Le diagramme de processus de base

Le plus simple, le plus direct, le plus courant. C’est le point de départ parfait pour mettre à plat un processus assez linéaire, où il n'y a qu'un seul intervenant ou lorsque le "qui fait quoi" n'est pas la question centrale.

Voyez-le comme une vue d'ensemble, un plan en 2D de votre process. Il se concentre uniquement sur la séquence des actions : on fait A, puis B, puis on décide entre C et D. C'est le choix idéal pour :

• Documenter une procédure simple, du type "Comment publier un article de blog ?".
• Former un nouveau collaborateur à une tâche précise et bien délimitée.
• Avoir une première vision des étapes d'un processus avant de creuser davantage.

Sa simplicité est sa force, mais aussi sa limite. Dès que plusieurs équipes entrent dans la danse, il ne suffit plus.

Le diagramme en couloirs ou "Swimlane"

Quand la question "Qui fait quoi ?" devient cruciale, le diagramme swimlane (ou diagramme en couloirs) prend le relais. Son nom est très visuel : imaginez les couloirs d'une piscine olympique. Chaque nageur reste dans sa ligne. Ici, chaque couloir représente une personne, une équipe ou un département.

Ce format est absolument indispensable pour visualiser les passages de relais et les points de contact entre les différentes parties prenantes. Il met immédiatement en lumière les goulots d'étranglement, les temps d'attente entre deux services ou les tâches orphelines dont personne ne se sent responsable.

C'est l'outil parfait pour cartographier des processus qui traversent l'entreprise, comme :

• L'intégration d'un nouveau salarié (RH, Manager, Équipe IT).
• Le traitement d'une commande client (Ventes, Logistique, Compta).
• La gestion d'un retour produit (Service Client, Entrepôt, Qualité).

Le diagramme en couloirs est l'outil roi pour améliorer la collaboration. D'ailleurs, qui dit collaboration dit outils partagés. Jetez un œil à notre sélection des meilleurs outils de collaboration en ligne pour aller plus loin.

L'atout majeur du diagramme en couloirs est sa capacité à transformer un processus potentiellement chaotique en une chorégraphie claire. Chaque acteur voit non seulement ses propres tâches, mais aussi comment son travail s'intègre dans le flux global et impacte les autres.

Le diagramme de flux de données

Ici, on change complètement de perspective. Contrairement aux deux premiers qui suivent les actions, le diagramme de flux de données (DFD) suit l'information. Il se fiche de savoir si une décision est prise ; il veut savoir comment les données sont créées, modifiées, stockées et où elles vont.

Imaginez que vous suivez une lettre à la poste. Le DFD ne vous dira pas si le facteur a tourné à gauche ou à droite. Par contre, il vous montrera qui a envoyé la lettre, où elle est triée, où elle est stockée en attendant, et qui la reçoit à la fin. C'est un outil très puissant pour :

• Analyser un système informatique avant de le concevoir ou de le faire évoluer.
• Comprendre les liens entre différentes bases de données ou logiciels.
• Visualiser ce qui entre et ce qui sort d'un processus en termes de data.

Alors, comment choisir ? Posez-vous une seule question : "Qu'est-ce que je cherche à comprendre ?" Si c'est la séquence des tâches, le diagramme de base est parfait. Si c'est la répartition des rôles, foncez sur le diagramme en couloirs. Et si c'est la circulation des informations, le DFD est votre meilleur ami.

Passer de l’idée au concret peut parfois faire un peu peur, mais créer un diagramme de flux est bien plus simple qu’on ne l’imagine. Le but du jeu n'est pas de créer une œuvre d'art technique, mais bien un outil pratique qui clarifie les choses. Voyez cette première version comme un brouillon, une base de discussion qui est faite pour évoluer.

Pour vous accompagner, on a découpé le processus en cinq étapes claires et logiques. En suivant cette méthode, vous serez capable de cartographier n'importe quel processus de travail, même le plus complexe, de manière structurée et efficace.

Étape 1 : Clarifier l’objectif du processus

Avant même de dessiner la moindre case, la première question à se poser est : à quoi va servir ce diagramme ? Définir clairement l'objectif est l'étape la plus importante. Est-ce pour documenter une procédure afin de former les nouvelles recrues ? Ou plutôt pour débusquer les goulots d'étranglement et optimiser un processus qui rame un peu ?

La réponse va tout déterminer : le niveau de détail nécessaire, les informations à inclure et les limites de votre diagramme. Un bon point de départ est de fixer clairement où le processus commence et où il se termine. Par exemple, pour un processus de "gestion des retours clients", le début pourrait être "Réception de la demande de retour" et la fin "Client remboursé ou produit remplacé".

Ce simple cadrage vous évitera de vous noyer dans des détails superflus et de finir avec un diagramme si complexe qu'il en devient inutile.

Étape 2 : Lister toutes les tâches et décisions

Maintenant que le cadre est posé, place à l'inventaire. L'idée ici est de jeter sur le papier, en vrac, toutes les actions, étapes, décisions et vérifications qui composent votre processus. Ne vous préoccupez pas de l'ordre pour le moment, l'exhaustivité est la seule priorité.

Pour y arriver, la meilleure méthode est de réunir les personnes qui sont sur le terrain, celles qui font le travail au quotidien. Leur connaissance pratique est une mine d'or pour ne rien oublier. Vous pouvez le faire avec des post-its sur un mur, un tableau blanc, ou même un simple document partagé.

Voici quelques questions pour lancer la discussion :

• Que se passe-t-il juste après l'étape X ?
• À ce moment précis, qui doit prendre une décision ?
• Et si la condition Y n'est pas remplie, on fait quoi ?
• De quel document ou information a-t-on besoin pour cette tâche ?

Étape 3 : Organiser les étapes dans un ordre logique

Avec votre liste complète sous les yeux, il est temps d'assembler le puzzle. Prenez chaque tâche et chaque décision, puis organisez-les de manière séquentielle, comme si vous racontiez une histoire. C'est souvent à ce moment qu'on se rend compte qu'il y a des doublons ou qu'il manque des étapes.

Le chemin du processus commence vraiment à prendre forme. Connectez les actions entre elles en vous demandant sans cesse "Et ensuite ?". Repérez les carrefours, ces moments où une décision ("Oui/Non") oriente le flux vers des chemins différents. Par exemple, "La facture est-elle validée ?" mène soit à "Payer la facture", soit à "Contacter le fournisseur pour correction".

Cette chronologie devient la colonne vertébrale de votre futur diagramme de flux.

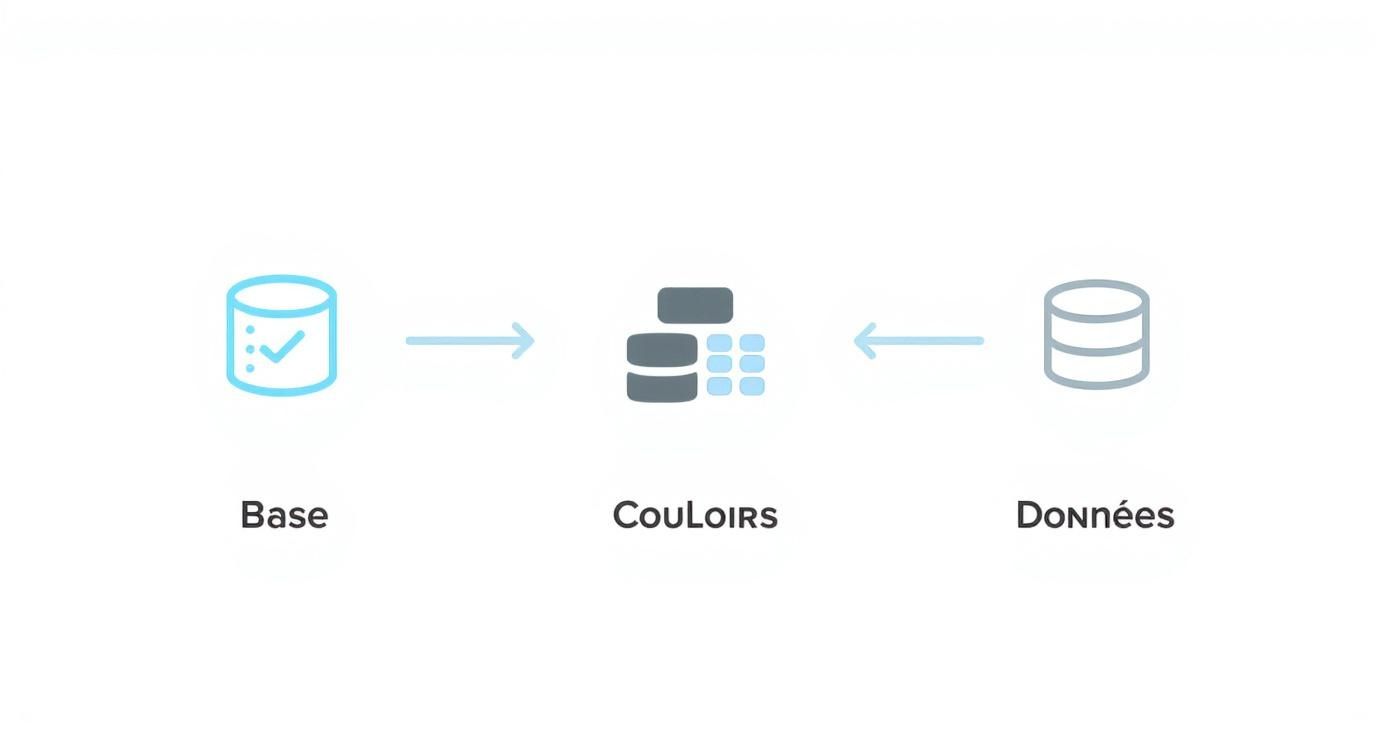

L'infographie ci-dessous vous montre les trois types de diagrammes que vous pourriez choisir, en fonction de la complexité et des responsabilités que vous souhaitez visualiser.

Ce visuel illustre bien que le choix du type de diagramme découle directement de l'objectif que vous avez fixé à la toute première étape. Ça va du simple flux d'actions à une cartographie détaillée des responsabilités et des données.

Étape 4 : Dessiner le diagramme avec les bons symboles

C'est le moment de passer du texte au visuel. Utilisez les symboles standards que nous avons vus plus haut : l'ovale pour le début et la fin, le rectangle pour les actions, et le losange pour les décisions.

Vous pouvez tout à fait commencer avec une feuille de papier et un crayon pour esquisser une première version. Une fois que la logique vous semble tenir la route, passez sur un outil numérique. Des plateformes comme Miro, Lucidchart ou même Google Drawings sont parfaites pour créer des diagrammes propres et faciles à partager.

Le conseil du pro : Ne visez pas la perfection du premier coup. L'important, c'est que le flux soit logique et compréhensible. La mise en forme, on verra ça plus tard.

L'essentiel est d'être cohérent. Chaque rectangle doit représenter une action concrète et chaque losange une question claire à laquelle on peut répondre par oui ou par non. Simple, efficace.

Étape 5 : Réviser et valider avec votre équipe

Un diagramme de flux conçu dans son coin a peu de valeur. L'ultime étape, et de loin la plus cruciale, est de le présenter à toutes les personnes impliquées dans le processus. C'est le crash-test, l'épreuve du feu qui confirmera sa pertinence et son exactitude.

Organisez une réunion de relecture où chacun peut donner son avis. Vous serez surpris de voir à quel point cette visualisation peut lancer des conversations constructives. Les membres de l'équipe repéreront instantanément les oublis, les raccourcis possibles ou les étapes qui ne collent pas tout à fait à la réalité du terrain.

C'est cette validation collective qui transforme votre brouillon en un véritable outil de référence, partagé et approuvé par tous. Et c'est là que votre diagramme de flux devient un puissant levier d'amélioration pour votre entreprise.

Bien sûr, voici la section réécrite dans le style demandé, avec une approche plus humaine, experte et naturelle.

Des diagrammes de flux pour résoudre des problèmes concrets

La théorie, c’est bien. Mais voir un diagramme de flux en action pour débloquer une situation concrète, c’est tout de suite plus parlant. Pour une PME ou une startup, ces schémas ne sont pas de simples exercices de style ; ce sont de véritables outils de diagnostic.

Ils permettent de mettre le doigt sur des dysfonctionnements souvent invisibles au quotidien. En transformant un processus un peu flou en une carte visuelle, on identifie enfin précisément où ça coince. Voyons ensemble quelques cas pratiques pour illustrer cette puissance.

Exemple 1 La gestion d'une campagne marketing

Imaginez une startup qui lance régulièrement des campagnes par e-mail. Le processus semble simple sur le papier, mais dans les faits, les résultats sont décevants et les délais explosent. L'équipe décide de poser tout ça à plat avec un diagramme de flux.

Le schéma révèle très vite un goulot d'étranglement : l'étape "Validation du contenu par le CEO". Toutes les campagnes, même les plus petites, doivent attendre son feu vert. Résultat, tout le monde est bloqué pendant plusieurs jours.

Grâce à cette vue d'ensemble, la solution devient évidente. L'équipe ajoute une étape de décision (le fameux losange) : "Le budget de la campagne dépasse-t-il 500 € ?". Si la réponse est "Non", le responsable marketing valide lui-même. Si c'est "Oui", le CEO intervient. Cette petite modification a permis de fluidifier 90 % des campagnes et de libérer un temps précieux pour tout le monde.

Exemple 2 Le traitement d'un retour produit

Prenons maintenant une petite boutique e-commerce. Elle fait face à une vague de mécontentement client à cause de la gestion des retours. Les remboursements traînent, les clients s'impatientent et le service client est sous l'eau.

En cartographiant le processus avec un diagramme en couloirs (swimlane), l'entreprise comprend le problème : l'information se perd entre les services. Le service client reçoit la demande, mais doit attendre que l'entrepôt confirme la réception du colis, qui attend à son tour que la compta valide le remboursement. Rien n'est synchronisé.

Le nouveau diagramme intègre alors des notifications automatiques. Dès que l'entrepôt scanne le produit retourné, un e-mail part automatiquement au service client et à la comptabilité. Le processus, qui prenait plus de 10 jours, est désormais bouclé en 48 heures. La satisfaction client a radicalement changé.

Un diagramme de flux agit comme un révélateur. Il ne crée pas la solution par magie, mais il rend les problèmes si évidents que les réponses logiques émergent d'elles-mêmes.

Une méthode qui a fait ses preuves

L'idée de visualiser des flux pour comprendre des systèmes complexes ne date pas d'hier. Déjà en 1861, l'ingénieur français Charles Joseph Minard avait créé une carte montrant les flux de viande de boucherie envoyés aux consommateurs parisiens.

En utilisant des bandes dont la largeur était proportionnelle aux quantités, il a brillamment illustré la complexité des échanges. On y voyait, par exemple, que le département de la Seine concentrait à lui seul près de 30 % des arrivées. Pour en savoir plus, vous pouvez explorer cette approche historique de la visualisation de données.

Le principe reste exactement le même aujourd'hui : rendre les choses visibles pour mieux comprendre, et donc mieux agir. En vous inspirant de ces exemples, vous pouvez commencer à identifier les points de friction dans vos propres opérations et à dessiner des solutions concrètes.

Foire aux questions sur les diagrammes de flux

Même après avoir vu les bases, quelques questions pratiques restent souvent en suspens. C’est normal. L'idée ici est de répondre directement aux interrogations les plus fréquentes pour que vous puissiez vous lancer en toute confiance.

Voyons ensemble les points qui font parfois hésiter les équipes au moment de créer leur premier diagramme de flux. L'objectif est simple : lever les derniers doutes pour que cet outil devienne un vrai réflexe dans votre organisation.

Quels outils gratuits pour démarrer ?

Pas besoin de casser sa tirelire dans un logiciel complexe pour se lancer. Il existe une multitude de solutions gratuites, et très performantes, pour dessiner vos premiers diagrammes.

En voici trois, particulièrement populaires et accessibles :

• Draw.io (devenu diagrams.net) : Entièrement gratuit, puissant et s'intègre parfaitement avec Google Drive ou Microsoft 365. C'est sans doute le meilleur choix pour démarrer sans aucune contrainte.
• Miro (version gratuite) : Parfait pour le travail d'équipe en temps réel. Sa version gratuite vous donne droit à trois tableaux blancs, ce qui est amplement suffisant pour modéliser plusieurs processus clés.
• Lucidchart (version gratuite) : Une autre référence du marché, connue pour son interface très intuitive. Le plan gratuit limite le nombre de documents et de formes, mais il fait parfaitement l'affaire pour des besoins ponctuels.

Ces outils vous donnent tout ce qu’il faut pour mettre en pratique les concepts de ce guide, sans dépenser un seul euro.

Diagramme de flux ou cartographie de processus : quelle différence ?

On entend souvent les deux termes utilisés l'un pour l'autre, mais il y a une nuance. Un diagramme de flux se concentre sur une séquence d'étapes assez précise et simple. Il répond à la question : "Concrètement, comment on fait X ?".

La cartographie des processus (ou process mapping) voit plus large. Elle cherche à représenter toutes les interactions, les systèmes et les personnes impliquées dans un flux de travail, souvent à une échelle plus stratégique. D’ailleurs, une bonne cartographie peut contenir plusieurs diagrammes de flux interconnectés.

Pour faire simple : le diagramme de flux est un zoom sur une rue précise. La cartographie de processus, c'est le plan de la ville au complet.

Comment simplifier un processus qui semble trop complexe ?

Face à un processus tentaculaire, on a vite fait de vouloir tout mettre dans un seul schéma... qui devient illisible. Le secret, c'est de décomposer.

Adoptez une approche hiérarchique, en plusieurs niveaux :

1. Créez un diagramme principal qui montre uniquement les grandes phases (entre 5 et 7 étapes maximum).
2. Utilisez le symbole "sous-processus" (un rectangle avec des barres verticales sur les côtés) pour représenter chaque grande phase.
3. Détaillez ensuite chaque sous-processus dans un diagramme de flux qui lui est propre.

Cette méthode vous permet de naviguer du général au particulier sans jamais vous noyer dans les détails.

À quelle fréquence faut-il mettre à jour les diagrammes ?

Un diagramme de flux n'est pas un document qu'on grave dans le marbre. C'est un outil vivant, qui doit coller à la réalité de vos opérations. Une bonne pratique consiste à le relire au minimum une fois par an, ou dès qu'un changement important survient : un nouvel outil, un membre qui quitte l'équipe, une nouvelle réglementation...

Le meilleur indicateur, ça reste le terrain. Si vos équipes ne s'en servent plus parce qu'il est "dépassé", c'est qu'il est grand temps de le rafraîchir.
